□ 용 도

  - 지진 및 각종 붕괴현장에서 구조 활동 시 장애물 절단 및 파괴용

□ 유압체인톱 /콘크리트(890F4)
  - 콘크리트 절단용(실프로 다이아몬드 체인)
    작동 유량 : 30 l.p.m
    작동 유압 : 140 bar
    작동 수압 : 1.5 bar
    Bar 길이 : 630 mm
    파워 헤드 치수 : 585(L) X 265(H) X 240(W)mm
    중량 : 12.4 Kg (Bar, 체인포함)

□ 유압체인톱 /강관(890 PG)
  - 강관 절단용(실프로 다이아몬드 체인)
    작동 유량 : 30 l.p.m
    작동 유압 : 140 bar
    작동 수압 : 1.5 bar
    Bar 길이 : 630 mm
    파워 헤드 치수 : 585(L) X 265(H) X 240(W)mm
    중량 : 12.4 Kg

□ 유압톱 /목재(HPS 513)
    작동 유량 : 15-30 l.p.m
    작동 유압 : 140 bar
    체인 사이즈: 8,300 mm
    절단능력 : 330 mm
    작동 손잡이 : 피스톨 그립형
    치수 : 673(L) X 254(W)mm
    중량 : 3.9 Kg (Bar, 체인포함)

□ 유압 원형 절단기/다이아몬드(HCS14)

    작동 유량 : 20-30 l.p.m

 작동 압력 : 120 bar

 최대 작동 압력 : 172 bar

 날 사이즈 : 14”ø350-ø360 mm

 최대절단 깊이 : 137 mm

 크기 : 596(L) X 370(H) X 205(W) mm

             188 mm (날 커버 반경)

 중량 : 7.4 Kg (호스, 날 제외)

□ 유압 원형링 절단기/다이아몬드(HRS400)

   작동 유량 : 20-40 l.p.m

 작동 유압 : 160 bar

 권장 최소 공급 수 : 4 l.p.m. / 2 bar

 최대절단 깊이 : 300 mm

 날 직경 : 400 mm

 크기 : 870(L) X 445(H) X 234(W) mm

 중량 : 10.2 Kg (호스, 날 제외)

□ 유압 해머 드릴(소형)(HH10RV)

   작동 유량 : 20 l.p.m

 작동 유압 : 100 bar

 최대 작동 압력 : 160 bar

 노미 크기 : hex 19 x 50 mm

 치수 : 527(L) X 77(W)mm

 중량 : 9.9 Kg(노미 제외)

□ 유압 코어 드릴(HCD50-200)

   작동 유량 : 20 l.p.m

 작동 유압 : 100 bar

 치수 : 559(L) X 239(H) x77(W)mm

 코어 비트규격 : ø50-ø200 mm

 중량 : 7.6 Kg(호스, 비트 제외)


□ 유압 수중 펌프 (HWP2)

   작동 유량 : 20-30 l.p.m

 작동 압력 : 90-140 bar

 최대 작동 압력 : 172 bar

 양수 용량 : 35 m³/hour

 양정 : 30 m

 크기 : 235(L) X 184(W) X 363(H) mm

 중량 : 7.7 Kg


□ 대형 유압엔진펌프/파워팩(HPP18 M,F)
  - 엔진

   Vanguad 18 HP가솔린 엔진

 구동방식 : electric 원터치 자동 및 Recoil 겸용

 연료탱크용량 : 8.5 L

 - 유압펌프

 형식 : 더블기어 펌프

 유압오일 탱크용량 : 11 L

 유량 : 1X10/15/20/30/40l.p.m(수동조절가능)

          2X10/15/20 l.p.m

 운영유압: 120 bar

 최대운영유압 :150 bar

 유압 연결구 :3 (최대 2개의 장비를 동시에 사용 할 수 있음)

- 일반 제원

 크기 : 850 x 625 x 695 mm

 중량 : 112 Kg (유압오일 제외)

□ 부속장비
- 습윤용 물탱크(중형)
     형식 : 카트형(전동모터펌프 내장)
     용량 : 35 L
     출력 : 4 L/m – 2.4 bar
     재질 : Corrosion resistant polyethylene
     크기 : 43.5 cm (w) x 36 cm (d) x 89 cm (h)

​ - 습윤용 물탱크(소형)
     형식 : 원통형(수동펌프내장)
     용량 : 10 L
     출력 : 1.5 L/m – 6 bar
     재질 : Steel with polyester coating

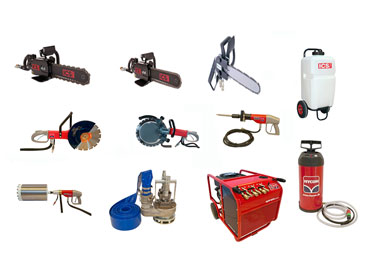

 □ 구성품

   - 체인톱 /콘크리트(890F4) 1대, 체인톱날(다이아몬드 날) 3개, 체인톱/강관(890 PG) 1대, 체인톱날(다이아몬드 날) 3개,

     유압원형절단기(HCS14)1대, 원형다이아몬드날 14”1개, 유압 원형링 절단기 1대, 다이아몬드 링 날 (400mm) 1개,

     체인톱/목재(HPS 513) 1대, 체인톱날 3개, 코아드릴 1대, 비트 1세트, 유압 해머드릴(소형) 1대, 드릴 날 2개, 유압 수중 펌프 1대,

     유압엔진펌프(HPP18 M,F) 1대, 유압호스(6M) 3세트, 유압호스(6M) 3세트, 습윤용 물탱크(펌프내장형) 중, 소 각 1개
