□ 용 도

- 지진 및 각종 붕괴현장에서 구조 활동 시 장애물 절단 및 파괴용

□ 유압톱/콘크리트(890 F4)

 ▶ 콘크리트 절단용(실프로 다이아몬드 체인)

  - 작동 유량 : 30 l.p.m

  - 작동 유압 : 172bar

  - 작동 수압 : 1.5bar

  - 가이드 바 길이 : 15 인치

  - 파워 헤드 치수 : 585(L) X 265(H) X 240(W)mm

  - 중량 : 12.4 Kg

□ 유압 원형 절단기/다이아몬드(HCS16)

 - 작동 유량 : 20-40 l.p.m

 - 작동 압력 : 120 bar

 - 최대 작동 압력 : 172 bar

 - 날 사이즈 : 16”ø400

 - 최대절단 깊이 : 162 mm

 - 크기 : 596(L) X 380(H) X 205(W) mm

           215 mm (날 커버 반경)

 - 중량 : 7.8 Kg (호스, 날 제외)

□ 유압 착암기(HH23)

 - 작동 유량 : 30 l.p.m

 - 작동 압력 : 120 bar

 - 최대 작동 압력 : 160 bar

 - 노미 크기 : hex 25 x 108 mm

 - 크기 : 700(L) X 460(W) mm

 - 중량 : 23.5 Kg (노미 제외)

□ 유압 착암기(HH23)

 - 작동 유량 : 30 l.p.m

 - 작동 압력 :120 bar

 - 최대 작동 압력 :160 bar

 - 노미 크기 : hex 25 x 108 mm

 - 크기 : 700(L) X 460(W) mm

 - 중량 : 23.5 Kg (노미 제외)

□ 대형유압엔진펌프/파워팩(HPP18 M,F)

 ▶ 엔진

  - Vanguad 18 HP가솔린 엔진

  - 구동방식 : electric 원터치 자동 및 Recoil 겸용

  - 연료탱크용량 : 8.5 L

 ▶ 유압펌프

  - 형식 : 더블기어 펌프

  - 유압오일 탱크용량 : 11 L

 - 유량 : 1X10/15/20/30/40l.p.m(수동조절가능)

           2X10/15/20 l.p.m

 - 운영유압 : 120 bar

 - 최대운영유압 : 150 bar

 - 유압 연결구 : 3 (최대 2개의 장비를 동시에 사용할수 있음)

▶ 일반 제원

 - 크기 : 805 x 625 x 695 mm

 - 중량 : 112 Kg (유압오일 제외)

□ 부속장비

 ▶ 습윤용 물탱크(중형)

  - 형식 : 카트형(전동모터펌프 내장)

  - 용량 : 40 L

  - 펌프토출량 : 2.8l/mm

  - 상용압력 : 2.5kg/cm

  - 재질 : 특수플라스틱

  - 크기 : 36 cm (w) x 55cm (d) x 97 cm (h)

  - 중량 : 15 kg

 ▶ 습윤용 물탱크(소형)

  - 형식 : 원통형(수동펌프내장)

  - 용량 : 10 L

  - 출력 : 1.5 L/m - 6 bar

  - 재질 : Steel with polyester coating

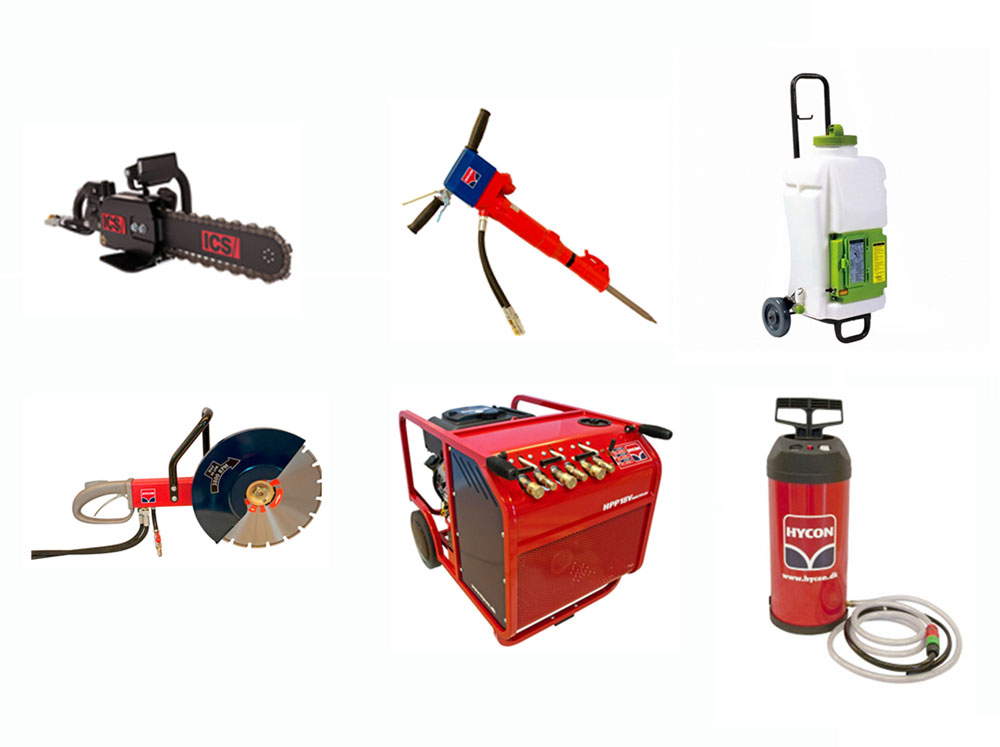

□ 구성품

 - 체인톱/콘크리트(890 F4) 1대, 체인톱날(다이아몬드 날) 3개,

    유압원형절단기(HCS16) 1대, 원형 다이아몬드 날 14” 1개,

    유압 착암기(HH23) 1대, 노미 2종 2개

    유압엔진펌프(HPP18 M,F) 1대, 유압호스(6m) 3세트,

    습윤용 물탱크 중, 소 각 1개
