□ 용 도

 - 지진 및 각종 붕괴현장에서 구조 활동 시 장애물절단 및 파괴용

□ 유압체인톱/콘크리트(890F4)

 ▶ 콘크리트 절단용(실프로 다이아몬드 체인)

  - 작동 유량 : 30 l.p.m

  - 최대작동 유압 : 172 bar

  - 작동 수압 : 1.5 bar

  - 가이드 바 길이 : 15 인치

  - 파워 헤드 치수 : 585(L) X 265(H) X 240(W)mm

  - 중량 : 12.4 Kg 이하 (Bar, 체인 포함)

□ 유압체인톱/강관(890 PG)

 ▶ 강관 절단용(실프로 다이아몬드 체인)

  - 작동 유량 : 30 l.p.m

  - 최대작동 유압 : 172 bar

  - 작동 수압 : 1.5 bar

  - 가이드바 길이 : 15 인치

  - 파워 헤드 치수 : 585(L) X 265(H) X 240(W)mm

  - 중량 : 12.4 Kg

□ 유압톱/목재(HPS 513)

 - 작동 유량 : 15-30 l.p.m

 - 작동 유압 : 140 bar

 - 체인 사이즈: 8,300 mm

 - 절단능력 : 330 mm

 - 작동 손잡이 : 피스톨 그립형

 - 치수 : 673(L) X 254(W)mm

 - 중량 : 3.9 Kg (Bar, 체인 포함)

□ 유압 원형 절단기/다이아몬드(HCS14)

 - 작동 유량 : 20-30 l.p.m

 - 작동 압력 : 120 bar

 - 최대 작동 압력 : 172 bar

 - 날 사이즈 : 14”ø350-ø360 mm

 - 최대절단 깊이 : 137 mm

 - 크기 : 596(L) X 370(H) X 205(W) mm

           188 mm (날 커버 반경)

 - 중량 : 7.4 Kg (호스, 날 제외)

□ 유압 원형링 절단기/다이아몬드(HRS400)

 - 작동 유량 : 20-40 l.p.m

 - 작동 유압 : 160 bar

 - 권장 최소 공급수 : 4 l.p.m. / 2 bar

 - 최대절단 깊이 : 300 mm

 - 날 직경 : 400 mm

 - 크기 : 870(L) X 445(H) X 234(W) mm

 - 중량 : 10.2 Kg (호스, 날 제외)

□ 유압 해머 드릴(대형)(HRD 20)

 - 작동 유량 : 30 l.p.m

 - 작동 유압 : 140 bar

 - Chisel size : hex 22 x 108 mm

 - 치수 : 626(L) X 412(W)mm

 - 중량 : 20 Kg (노미 제외)

□ 유압 해머 드릴(소형)(HH10RV)

 - 작동 유량 : 20 l.p.m

 - 작동 유압 : 100 bar

 - 최대 작동 압력 : 160 bar

 - 노미 크기 : hex 19 x 50 mm

 - 치수 : 527(L) X 77(W)mm

 - 중량 : 9.9 Kg(노미 제외)

□ 유압 코어 드릴(HCD50-200)

 - 작동 유량 : 20 l.p.m

 - 작동 압력 : 100 bar

 - 최대 작동 압력 : 170 bar

 - 크기 : 559(L) X 239(H) X 77(W) mm

 - 코어 비트 크기 : ø50-ø200 mm

 - 중량 : 7.6 Kg (호스, 비트 제외)

□ 유압 수중 펌프(HWP2)

 - 작동 유량 : 20-30 l.p.m

 - 작동 압력 : 90-140 bar

 - 최대 작동 압력 : 172 bar

 - 양수 용량 : 35 m³/hour

 - 양정 : 30 m

 - 크기 : 235(L) X 184(W) X 363(H) mm

 - 중량 : 7.7 Kg

□ 대형 유압엔진펌프/파워팩(HPP27 VMF)

 ▶ 엔진

  - Vanguard 27 HP가솔린 엔진

  - 구동방식 : electric 원터치 자동

  - 연료탱크용량 : 45 L

 ▶ 유압펌프

  - 형식 : 더블기어 펌프

  - 유압오일 탱크용량 : 15 L

  - 유량 : (A) 30 l.p.m/1,900 r.p.m

                40 l.p.m/2,700 r.p.m

                60 l.p.m/3,600 r.p.m

           (B/C) 15 l.p.m/1,900 r.p.m

                   20 l.p.m/2,700 r.p.m

                   30 l.p.m/3,600 r.p.m

 - 유압 : 120 bar

 - 최대 운영 유압: 150 bar

 - 유압 연결구 : 3 (2개의 장비를 동시에 사용할수 있음)

▶ 일반 제원

 - 크기 : 1040 x 740 x 850 mm

 - 중량 : 170 Kg (유압오일 제외)

□ 부속장비

 ▶ 습윤용 물탱크(중형)

  - 형식 : 카트형(전동모터펌프 내장)

  - 용량 : 40 L

  - 펌프토출량 : 2.5ㅣ/mm

  - 상용압력 : 2.8 kg/cm

  - 재질 : 특수플라스틱

  - 크기 : 36 cm (w) x 55cm (d) x 97 cm (h)

  - 중량 : 15 kg

 ▶ 습윤용 물탱크(소형)

  - 형식 : 원통형(수동펌프내장)

  - 용량 : 10 L

  - 출력 : 1.5 L/m - 6 bar

  - 재질 : Steel with polyester coating

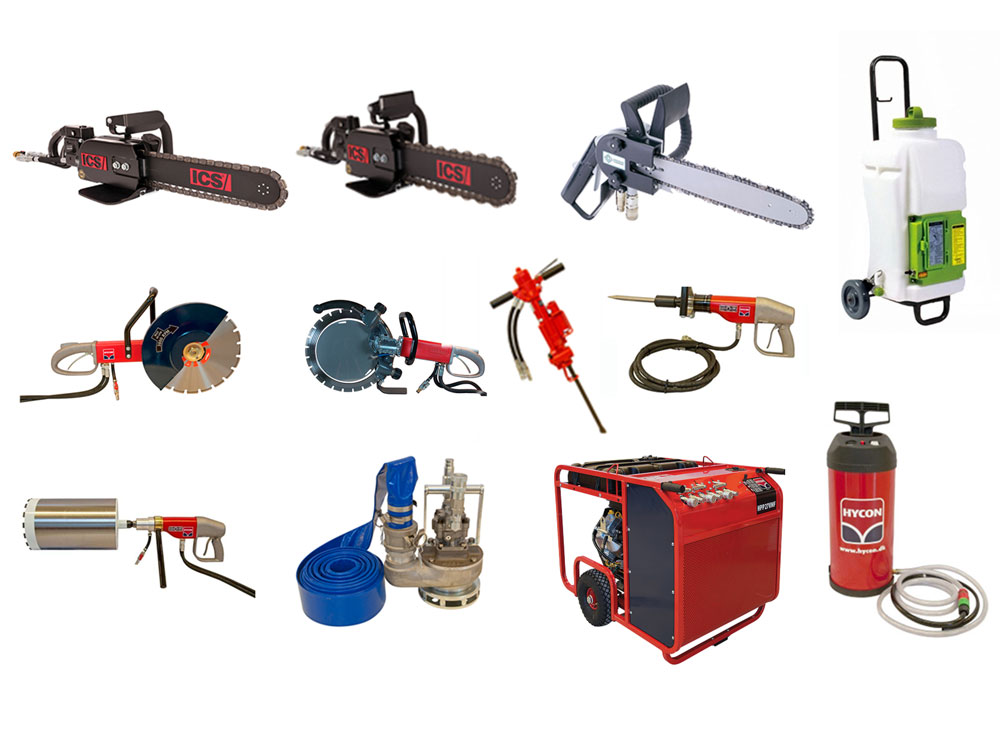

□ 구성품

 - 체인톱 /콘크리트(890F4) 1대, 체인톱날(콘크리트용다이아몬드날) 3개,

    체인톱/강관(890 PG) 1대, 체인톱날(강관용 다이아몬드날) 3개,

    유압원형절단기(HCS14) 1대, 원형 다이아몬드날 14”1개,

    유압 원형링 절단기 1대, 다이아몬드 링 날 (400mm) 1개,

    체인톱/목재(HPS 513) 1대, 체인톱날 3개,

    유압 해머드릴(대형) 1대, 노미 2종 2개
