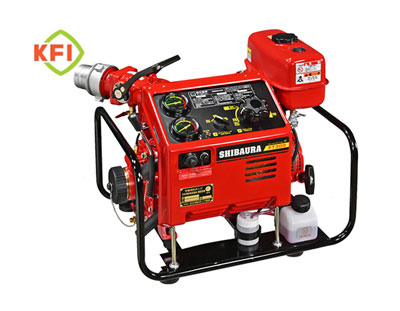

Fire Fighting Pumps | 동력소방펌프 (FT300)
Page information
Author 최고관리자 Date17-03-24 09:50 Views2,626 Comments0Attached file
- 동력소방펌프FT300.hwp (46.0K) 188 Downloads DATE : 2019-11-15 10:54:55
Link
Main text
□ 주요사양
- 중압집중식 계기판넬형 부착으로 기계조작이 간편하며 시동에서 방수까지 1인이 조작가능.
- 엔진과 펌프가 분리식이므로 펌프를 분해하지 않아도 진공벨트 교환이 간단하다.
- 대형연료탱크(4,0ℓ)를 부착 장시간 운전이 가능하며, 배기가스가 깨끗한 혼합비율 30:1의 연료를 사용한다.
- KFI한국소방산업기술원 검정품
- KFI인정번호 : 이동펌프 19-1
□ 펌프제원
• 모 델 : C505
• 형 식 : 고압1단 터빈펌프
• 형식회전수 : 6000rpm
• 흡 수 구 : 65㎜ x 1
• 방 수 구 : 65㎜ x 1
• 규격압력(Ø19) : 0.50 MPa
• 규격방수 : 530 L/min
• 고 압 력(Ø13) : 0.70 MPa
• 고압방수 : 315 L/min
• 진공타입 : 4편심 로터리식
• 진공펌프 최대물흡입 : 9m (-0.085 MPa)
• 진공클러치형식 : V 벨트텐션
• 윤활방식 : 무급유 방식
□ 엔진제원
• 모 델 : E200
• 형 식 : 공냉식
• 내경 x 행정 : 68 × 55㎜
• 실린더수 : 1
• 총배기량 : 200㏄
• 상용출력 : 12㎰(8.8㎾)
• 최대출력 : 18㎰(13㎾)
• 연료탱크용량 : 4,0ℓ
• 연료소비량 : 5.4ℓ/hr (g/PSH)
• 연료종류 : 무연가솔린
• 연료시스템 :자동쵸크카브레타
• 점화방식 : CD ignition
• 점화플러그 : NGK B9HS
• 윤활방식: 가솔린 + 2cycle 엔진오일(분리윤활방식)
• 오일탱크용량 : 0.5ℓ
• 시동방식 : 셀모터식, 리코일스타트(로프감기식) 겸용
• 밧데리용량 : 12V
□ 규격 및 구성품
• 형 식
- 이동형 소방펌프(C-1급)
• 치 수
- 전 장 : 601㎜
- 폭 : 463㎜
- 높 이 : 515㎜
• 중 량 : 44㎏
• 기본 구성품
- 흡수관 호스(5m), 배터리충전기, 펌프커버, 연결커플링(65㎜), 표준공구세트
