유압장비세트 | 대형 유압 구조 장비“A”

□ 유압엔진펌프(P635SG-DHR-COAX)

- 엔진 : 4행정 가솔린 엔진, 3.6 kW(4.8 HP)

- 사용압력 : 700 bar

- 터보기능장착 : 2배의 속도를 낼 수 있는 기능

- 터보오일흐름(저압-고압): 1× 5.4 - 1× 1.2 ℓ/min

- 오일흐름(저압-고압): 2× 2.8 - 2× 0.6 ℓ/min

- 유압오일 사용량 : 5 ℓ

- 크기 : 890 × 440 × 600 mm

- 무게 : 약 79.7 kg

- 호스길이 : 15m x 2 코어호스릴 및 5m x2 연장 코어호스

또는 20 m × 2 코어호스 *수요처와 납품 전 협의

- 연결작동구 : 2구 (스트림라인 모노커플링 2개 장착형태)

- 스트림라인 모노커플링 장착 코어호스

* 장비사용 중 엔진의 시동여부, 메인 유압개폐밸브의 개폐여부와 상관

없이 유압커플링 의 결합 및 탈착이 가능함

   * 커플링 결합 상태에서 360˚회전(호스 꼬임현상 방지)

   - 장비거치대(유압전개기,유압절단기)및 텔레스코핑 타입 운반손잡이장착

□ 유압전개기(SP 333)

​

 - 전개력 : 83.6 톤(836kN)

 - 전개폭 : 600 mm

 - 압착력 : 14.4 톤(144kN)

 - 당김폭 : 440 mm

 - 당기는 힘 : 5.6 톤(57kN)

 - 오일량 : 150 ㎤

 - 크 기 : 723 x 285 x 202 mm

 - 무 게 : 13.4 kg

 - 팁의 형식은 상어 치아방식으로 4열 배열 특수 신개발품 적용

 - 스트림라인 모노커플링 및 유압호스 장착

   * 장비 사용 중 엔진의 시동여부, 메인 유압 개폐밸브의 개폐여부와 상관없이

     유압커플링의 결합 및 탈착이 가능함

   * 커플링 결합 상태에서 360˚회전(호스 꼬임현상 방지)

   * 압력제거기 불필요

   * 야광 및 반사 유압호스(야간식별용이)

 - KSV 11 체인세트 : 길이 : 2 x 2m

 - EN - Classification : AS52/730-16.2

 - NFPA 1936

□ 유압절단기(S 789)

 - 사용압력 : 700 bar

 - 절단력 : 110 톤(1,100kN)

 - 절단직경 : 철근봉 42 mm

 - 최대 날 절단 폭 : 205 mm

 - 오일량 : 295 ㎤

 - 크 기 : 801 × 279 × 187 mm

 - 무 게 : 18.9 kg

 - 날 재질 : 크롬＋니켈＋몰리브덴(절단 작업 시 스파크 현상 방지 효과)

 - 작동 방식: 작동시 작업자의 안전성과 장비결착력 향상을 위하여 스타그립 (⎈)형상의 핸들 좌.우 작동 개폐방식

 - 스트림라인 모노커플링 및 유압호스 장착

   * 장비 사용 중 엔진의 시동여부, 메인 유압개폐밸브의 개폐여부와 상관없이 유압커플링의 결합 및 탈착이 가능함

   * 커플링 결합 상태 360˚회전(호스 꼬임현상 방지)

   * 압력제거기 불 필요 기능

   * 야광 및 반사 유압호스(야간식별용이)

- Euronorm Class : 1K-2K-3K-4K-5K 유럽 최고 등급 기준 합격

- NFPA-Class : A8/B9/C8/D9/E9/F5

- EN Classification: CC205K-18,8

□ 3단 유압램(R 430)

 - 총 전개폭 : 820 mm

    - 전개폭 : 1단 295 mm / 2단 280 mm / 3단 245 mm

    - 전개력 : 1단 26.9톤(269 kN)/ 2단 13.4톤(134kN)/ 3단 3.9톤(39kN)

    - 길이 : 최대전개 시 1,295 mm / 완전 축소 시 475 mm

    - 오일량 : 2,140 ㎤

    - 사용압력 : 700 bar

    - 크 기 : 112 x 221 mm

    - 무 게 : 17.7 kg

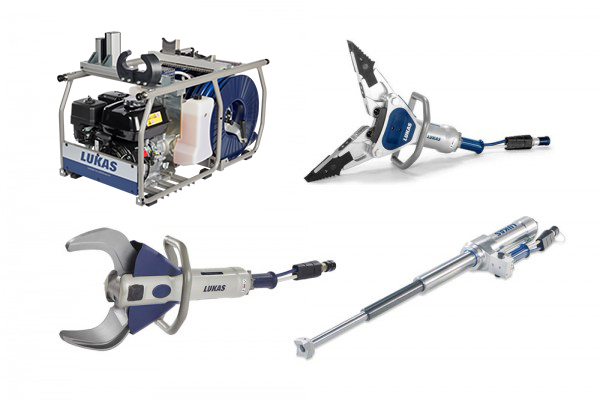

□ 구성품

- 대형유압엔진펌프(P635SG-DHR-COAX) 1대, 유압전개기(SP 333) 1대,

  SP 555 유압전개기 전용체인세트(KSV 11) 1세트, 유압절단기(S 789) 1대, 3단 유압램(R 430-유압램지지대(LRS-C)포함) 1대
